Konstrukce střechy

Konstrukce stěny

Konstrukce stropů

Konstrukce podlahy

1. Plechová krytina / pálená krytina
2. Střešní latě 60 / 40 mm
3. Kontralatě 60 / 40 mm
4. Difúzně otevřená fólie
5. OSB desky tl. 15 – 18 mm
6. Krokve KVH 60/180 – 240 mm
7. Foukaná celulóza nebo minerální izolace tl. 300 mm
8. Podhled CD UD profily tl. 100 mm
9. Parozábrana – difúzní uzavřená PE fólie
10. SDK tl. 12,5 mm
11. Kleštiny 60/180 – 240 mm
12. Horní pásnice 3 ks KVH 60/100 mm

1. Plechová krytina / pálená krytina
2. Střešní latě 60/40 mm
3. Kontralatě 60/40 mm
4. Difúzně otevřená fólie
5. OSB desky tl. 15 – 18 mm
6. Krokve KVH 60/180 – 240 mm
7. Foukaná Celulóza nebo minerální izolace tl.
8. 300 mm
9. Kleštiny 60/180 – 240 mm
10. Podhled CD UD profily tl. 100 mm
11. Parozábrana – difúzní uzavřená PE fólie
12. SDK tl. 12,5 mm

1. Plechová krytina / pálená krytina
2. Střešní latě 60/40 mm
3. Kontralatě 60/40 mm
4. Difúzně otevřená fólie
5. OSB desky tl. 15 . 18 mm
6. Krokve KVH 60/180 – 240 mm
7. Foukaná celulóza nebo minerální izolace tl. 300 mm
8. Podhled CD UD profily tl. 100 mm
9. Parozábrana – difúzní uzavřená PE fólie
10. SDK tl. 12,5 mm
11. Kleštiny 60/180 – 240 mm
12. Horní pásnice 3 ks KVH 60/100 mm

1. Plechová krytina / pálená krytina
2. Střešní latě 60/40 mm
3. Kontralatě 60/40 mm
4. Difúzně otevřená fólie
5. OSB desky tl. 15 – 18 mm
6. Krokve KVH 60/180 – 240 mm
7. Foukaná celulóza nebo minerální izolace tl. 300 mm
8. Kleštiny 60/180 – 240 mm
9. Podhled CD UD profily tl. 100 mm
10. Parozábrana – difúzní uzavřená PE fólie
11. SDK tl. 12,5 mm

1. Sádrokarton tl. 12,5 mm
2. Instalační předstěna se vzduchovou mezerou tl. 80 mm
3. Parozábrana – difuzně uzavřená PE folie tl. 0,3 mm
4. Nosná sloupová konstrukce z KVH profilů tl. 100 – 140 mm
5. Minerální tepelná izolace tl. 100 – 140 mm
6. Konstrukční OSB desky tl. 15 mm
7. Lepidlo na polystyren
8. Fasádní polystyren EPS F tl. 100 – 200 mm
9. Omítková stěrka dle ETICS + skleněná síťovina
10. Finální tenkovrstvá fasádní silikonová omítka dle ETICS

1. Sádrokarton tl. 12,5 mm
2. Instalační předstěna se vzduchovou mezerou tl. 80 mm
3. Parozábrana – difuzně uzavřená PE folie tl. 0,3 mm
4. Nosná sloupová konstrukce z KVH profilů tl. 100 – 140 mm
5. Minerální tepelná izolace tl. 100 – 140 mm
6. Konstrukční OSB desky tl. 15 mm
7. Rošt z KVH profilů 60/100 mm + minerální tepelná izolace tl. 100 mm
8. Fasádní folie na UV záření
9. Laťový rošt 60/40 m s provětranou mezerou tl. 40 mm
10. Dřevěný obklad – Rhombus 24/68 (24 mm)

1. SDK tl. 12,5 mm
2. Parozábrana – difuzně uzavřená PE fólie
3. Pohled CD ID profily tl. 100 mm
4. KVH hranoly 60/240 mm
5. Tepelná minerální izolace / Foukaná celulóza tl. 300 – 350 mm
6. KVH hranoly 100/60 mm
7. OSB desky tl. 22 mm

1. SDK tl. 12,5 mm
2. Parozábrana – difuzně uzavřená PE fólie
3. Pohled CD ID profily tl. 100 mm
4. KVH hranoly 60/240 mm
5. Tepelná minerální izolace / Foukaná celulóza tl. 300 – 350 mm

1. SDK tl. 12,5 mm
2. Pohled CD UD profily tl. 100 mm
3. KVH hranoly 60/240 mm
4. Tepelná minerální izolace tl. 100 mm
5. Akustické pásky
6. Nášlapná vrstva
7. Podlahové lepidlo tl. 3 – 5 mm
8. Podlahový sádrovláknitý prvek tl. 25 mm
9. Kročejová izolace tl. 15 – 27 mm
10. OSB desky tl. 22 mm

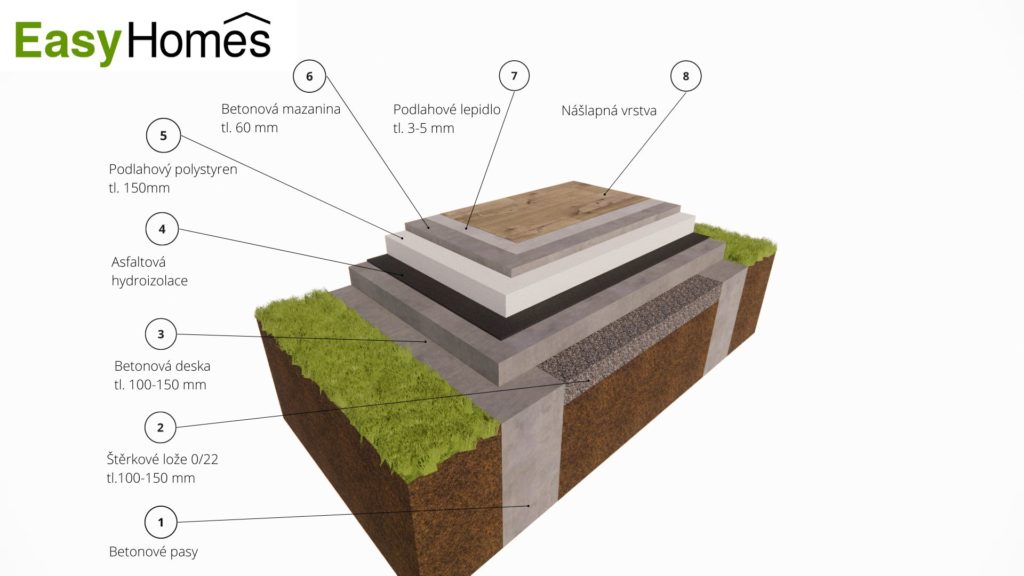

1. Betonové pasy
2. Štěrkové lože 0/22 tl. 100 – 150 mm
3. Betonová deska tl. 100 – 150 mm
4. Podlahový polystyren tl. 150 mm
5. Betonová mazanina tl. 60 mm
6. Podlahové lepidlo tl. 3 – 5 mm
7. Nášlapná vrstva

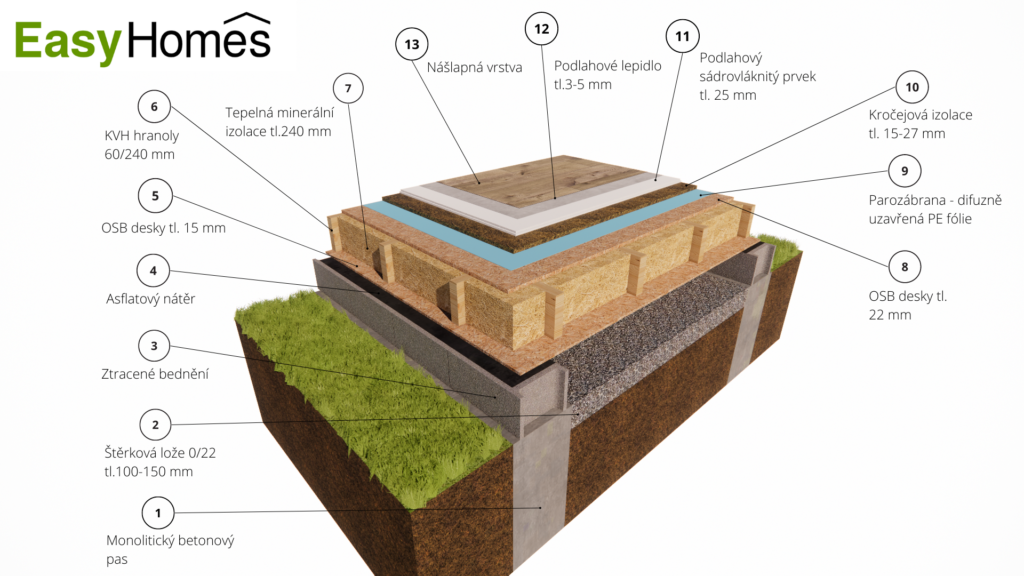

1. Monolitický betonový pas
2. Štěrková lože 0/22 tl. 100 – 150 mm
3. Ztracené bednění
4. OSB desky tl. 15 mm
5. KVH hranoly 60/240 mm
6. Tepelná minerální izolace tl. 240 mm
7. OSB desky tl. 22 mm
8. Parozábrana – difuzně uzavřená PE fólie
9. Kročejová izolace tl. 15 – 27 mm
10. Podlahový sádrovláknitý prvek tl. 25 mm
11. Podlahové lepidlo tl. 3 – 5 mm
12. Nášlapná vrstva
